Como proveedor de ventiladores CC sin escobillas, a menudo me encuentro con clientes interesados en saber cómo medir el caudal de aire de estos ventiladores. Medir el caudal de aire es crucial ya que ayuda a determinar el rendimiento y la idoneidad del ventilador para aplicaciones específicas. En esta publicación de blog, compartiré algunos métodos comunes para medir el caudal de aire de un ventilador CC sin escobillas.
¿Por qué medir el caudal de aire?
Antes de profundizar en los métodos de medición, es importante comprender por qué es importante medir el caudal de aire. El caudal de aire, normalmente medido en pies cúbicos por minuto (CFM) o metros cúbicos por hora (m³/h), indica cuánto aire puede mover un ventilador en un período de tiempo determinado. Este parámetro es esencial para diversas aplicaciones, como refrigeración de dispositivos electrónicos, ventilación en edificios y procesos industriales. Un mayor caudal de aire generalmente significa una mejor eficiencia de refrigeración o ventilación.
Métodos para medir el caudal de aire
1. Método del anemómetro
Uno de los métodos más simples y utilizados para medir el caudal de aire es mediante un anemómetro. Un anemómetro es un dispositivo que mide la velocidad del aire. Para medir el caudal de aire de un ventilador CC sin escobillas mediante un anemómetro, siga estos pasos:

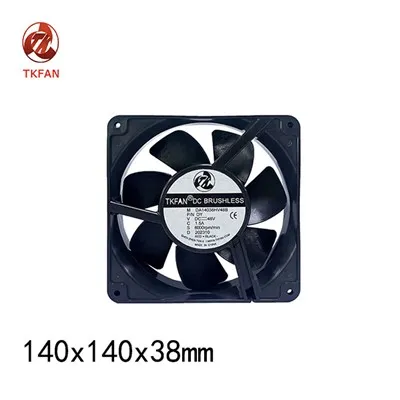

- Coloque el ventilador: Coloque el ventilador DC sin escobillas en una posición estable, asegurándose de que esté funcionando en condiciones normales. Por ejemplo, si es unVentilador de refrigeración sin escobillas de 12 V CC, asegúrese de que esté conectado a una fuente de alimentación de 12V.
- Determinar el área de la sección transversal: Mida el área de la sección transversal de la salida del ventilador. Para un ventilador circular, el área (A=\pi r^{2}), donde (r) es el radio de la salida del ventilador. Para un ventilador rectangular, el área (A = l\times w), donde (l) es el largo y (w) es el ancho.
- Medir la velocidad del aire: Utilice el anemómetro para medir la velocidad del aire en múltiples puntos a lo largo de la salida del ventilador. Se recomienda tomar medidas en puntos espaciados uniformemente para obtener un promedio preciso. Para un pequeño fan como unVentilador sin escobillas de CC de 30 mm, puede tomar de 3 a 5 medidas, mientras que para un ventilador más grande, como unVentilador CC de 60 mm, es posible que necesites entre 5 y 10 medidas.
- Calcular el caudal de aire: Una vez que tenga la velocidad promedio del aire (v) (en pies por minuto o metros por segundo) y el área de la sección transversal (A) (en pies cuadrados o metros cuadrados), puede calcular el caudal de aire (Q) usando la fórmula (Q = v\times A).
2. Método del tubo de Pitot
El método del tubo de Pitot es otra forma precisa de medir el caudal de aire. Un tubo de Pitot es un dispositivo que mide la presión total y la presión estática del flujo de aire. La diferencia entre la presión total y la presión estática se llama presión dinámica y está relacionada con la velocidad del aire. A continuación se explica cómo utilizar un tubo Pitot para medir el caudal de aire de un ventilador CC sin escobillas:
- Instale el tubo Pitot: Inserte el tubo Pitot en la corriente de aire en la salida del ventilador. Asegúrese de que el tubo Pitot esté correctamente alineado con la dirección del flujo de aire.
- Mida las presiones: Utilice un manómetro diferencial para medir la presión dinámica (\Delta P) entre la presión total y la presión estática.
- Calcular la velocidad del aire: La velocidad del aire (v) se puede calcular usando la fórmula (v=\sqrt{\frac{2\Delta P}{\rho}}), donde (\rho) es la densidad del aire. La densidad del aire en condiciones estándar (temperatura de 20 °C y presión de 1 atm) es aproximadamente (\rho = 1,204\ kg/m^{3}).
- Determinar el caudal de aire: Similar al método del anemómetro, calcule el área de la sección transversal (A) de la salida del ventilador y luego use la fórmula (Q = v\times A) para calcular el caudal de aire.
3. Método de campana de flujo
Una campana de flujo es un dispositivo que encierra la salida del ventilador y mide el caudal de aire directamente. Este método es particularmente útil para medir el caudal de aire de los ventiladores en sistemas de ventilación. A continuación se explica cómo utilizar una campana de flujo:
- Coloque la campana de flujo: Coloque la campana de flujo sobre la salida del ventilador, asegurando un sello hermético para evitar fugas de aire.
- Tome la medida: La campana de flujo mostrará el caudal de aire directamente. Algunas campanas de flujo pueden requerir calibración antes de su uso para garantizar mediciones precisas.
Factores que afectan la medición del caudal de aire
Al medir el caudal de aire de un ventilador CC sin escobillas, existen varios factores que pueden afectar la precisión de la medición:
- Densidad del aire: Como se mencionó anteriormente, la densidad del aire afecta el cálculo del caudal de aire. Los cambios de temperatura, presión y humedad pueden provocar variaciones en la densidad del aire. Por ejemplo, a temperaturas más altas, la densidad del aire disminuye, lo que puede llevar a un caudal de aire calculado más bajo si no se tiene en cuenta.
- Turbulencia del aire: La turbulencia en la corriente de aire puede provocar mediciones inexactas. Para minimizar la turbulencia, asegúrese de que el ventilador esté instalado en un lugar con un paso de aire suave y evite obstrucciones cerca de la entrada o salida del ventilador.
- Ubicación de medición: La ubicación donde se mide el caudal de aire también puede afectar los resultados. Se recomienda medir el caudal de aire en un punto donde el flujo de aire esté completamente desarrollado y sea uniforme.
Importancia de una medición precisa del caudal de aire para nuestros clientes
Como proveedor de ventiladores CC sin escobillas, entendemos la importancia de una medición precisa del caudal de aire para nuestros clientes. Ya sea que utilicen nuestros ventiladores para enfriar componentes electrónicos o ventilar un edificio, conocer el caudal de aire exacto les ayuda a tomar decisiones informadas sobre el rendimiento y la idoneidad del ventilador para sus aplicaciones. Por ejemplo, si un cliente necesita enfriar un dispositivo electrónico de alta potencia, debe elegir un ventilador con un caudal de aire suficiente para garantizar una refrigeración adecuada.
Conclusión
Medir el caudal de aire de un ventilador CC sin escobillas es un proceso importante que ayuda a evaluar el rendimiento del ventilador. Hay varios métodos disponibles, incluido el método del anemómetro, el método del tubo de Pitot y el método de la campana de flujo. Cada método tiene sus propias ventajas y desventajas, y la elección del método depende de los requisitos específicos y del equipo disponible.
Si está interesado en comprar nuestros ventiladores CC sin escobillas o tiene alguna pregunta sobre la medición del caudal de aire, no dude en contactarnos para mayor discusión y negociación. Estamos comprometidos a brindar productos de alta calidad y soporte técnico profesional para satisfacer sus necesidades.
Referencias
- Manual de ASHRAE - Fundamentos. Sociedad Estadounidense de Ingenieros de Calefacción, Refrigeración y Aire Acondicionado (ASHRAE).
- "Mecánica de fluidos" de Frank M. White.
